En termisk masseflowmåler er i princippet den termiske spredning i mediet. En korrekt måling forudsætter derfor kendskab til mediets sammensætning og termiske egenskaber, da hele måleprincippet bygger på et proportionalitets forhold mellem en tilført effekt (varme) og den drænede effekt målt ved en temperatur ændring.

Læs mere om termisk masseflow

19RESULTATER NULSTIL

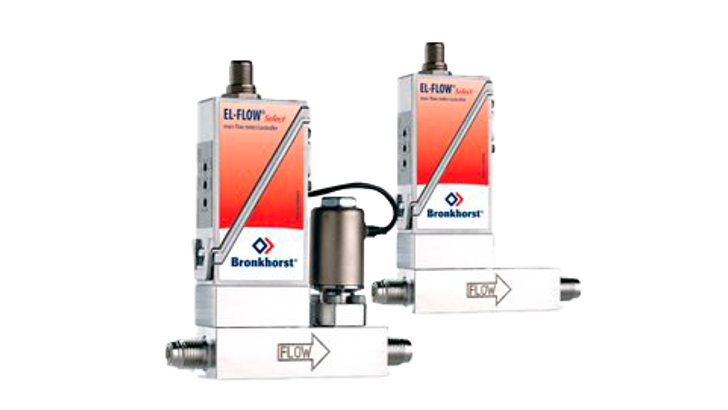

EL FLOW Metal Sealed Mass Flow Meters Controllers For Gas 169

Termisk masseflow

Bronkhorst EL-Flow

En serie af modulært konstruerede termiske masse flowmålere til måling af gasflow. Flere modeller, der dækker måleområdet fra 0,7 mln/min til 1670 ln/h i laboratorie style – tæthedsklasse IP40.

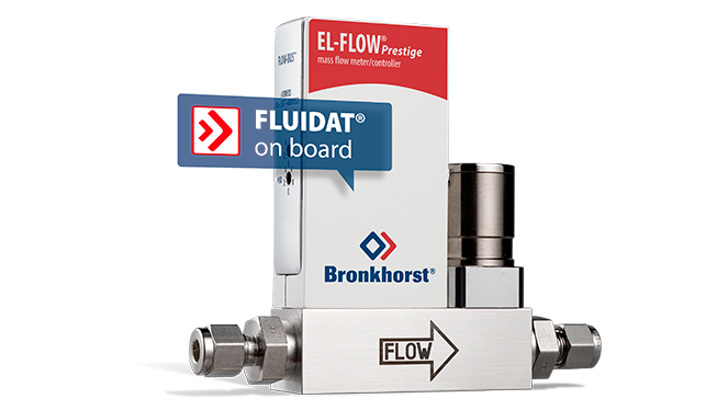

EL Flow Prestige 169

Termisk masseflow

Bronkhorst EL-Flow Prestige

En serie af modulært konstruerede termiske masse flowmålere til måling af gasflow. Flere modeller, der dækker måleområdet fra 0,7 mln/min til 100 ln/min. Forhøjet kontrolstabilitet og i laboratorie style med tæthedsklasse IP40.

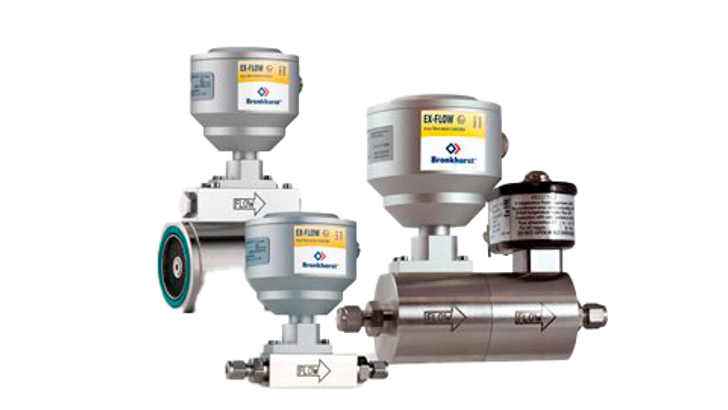

EX FLOW Ex Proof Mass Flow Meters Controllers For Gas 169

Termisk masseflow

Bronkhorst EX-Flow

Til gas masse-flowmåling i robust design til farlige områder. IEXEx og ATEX - kan anvendes op til Zone 1. Findes i flere modeller, der dækker måleområdet fra 8 mln/min til 1100 0m³n/h. Fås i industrielt design med tæthedsklasse IP65.

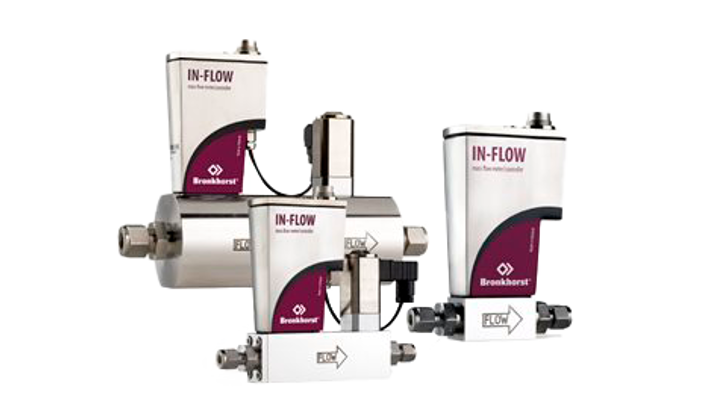

IN FLOW Mass Flow Meters Controllers For Gas 169

Termisk masseflow

Bronkhorst IN-Flow

En serie af modulært konstruerede termiske masseflowmålere til måling af gasflow. Fås i flere modeller, der dækker måleområdet fra 0,7 mln/min til 11000 m³n/h. Optionel. ATEX cat. 3 Zone 2 og FM Class I div. 2. Fås i industriel style i tæthedsklasse IP65.

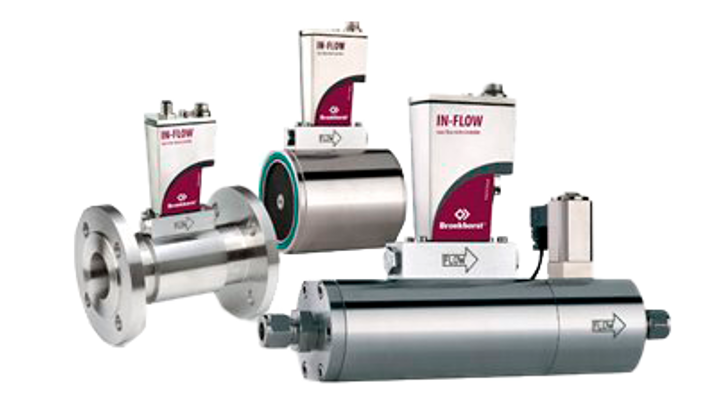

IN FLOW HIGH FLOW Mass Flow Meters Controllers For Gas (1) 169

Termisk masseflow

Bronkhorst IN-Flow 'High Flow'

En serie af modulært konstruerede termiske masseflowmålere til måling af gasflow. Findes i flere modeller, der dækker måleområdet fra 0,4 m³n/h til 11000 m³n/h og med optionel. ATEX cat. 3 Zone 2 og FM Class I div. 2, i industriel style i tæthedsklasse IP65.

EL FLOW Metal Sealed Mass Flow Meters Controllers For Gas 169

Termisk masseflow

Bronkhorst EL-Flow Metal Sealed

Til måling af gasflow i applikationer med høje renhedskrav. Findes i flere modeller, der dækker måleområdet fra 6 mln/min til 50 ln/min og i laboratorie style i tæthedsklasse IP40.

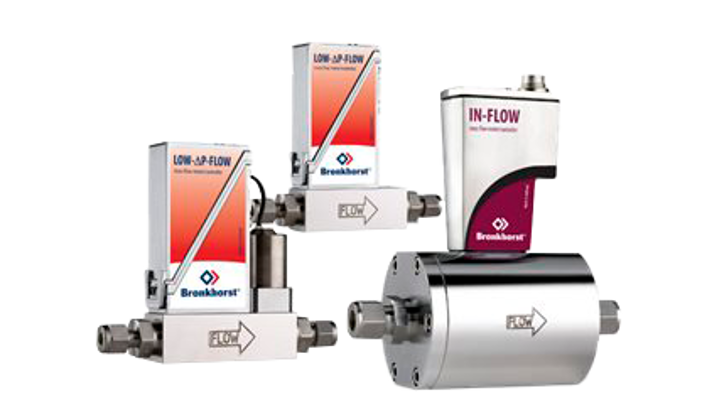

LOW DP FLOW Mass Flow Meters Controllers For Gas 169

Termisk masserflow

Low dp-Flow

Enheder optimeret til for lavt tryktab. Findes i flere modeller, der dækker måleområdet fra 10 mln/min til 1000 m³n/h. Kan leveres i laboratorie style i tæthedsklasse IP40 eller i industriel style i tæthedsklasse IP65 med optionel ATEX cat. 3 Zone 2 og FM Class I div. 2.

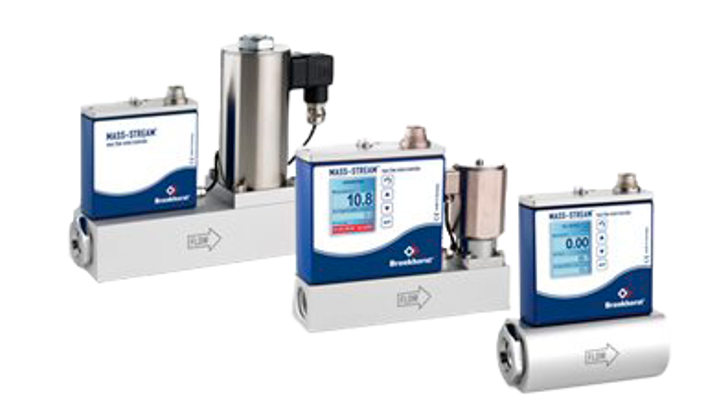

Mass Stream Instruments Products2

Termisk masseflow

Bronkhorst Mass-stream

Digital mass flowmåler og controller til måling af gasflow. Serien har et robust design, der giver mulighed for anvendelse in-line, hvor der er mindre støv samt fugtigt og korrosivt medie. Fås i flere modeller, der dækker måleområdet fra 0,01 ln/min til 10000 ln/min i industriel style i tæthedsklasse IP65.

MASS VIEW Mass Flow Meters Controllers For Gas

Termisk masseflow

Bronkhorst Mass-View

Til masse flowmåling og regulering af gas. Mass-View har i forhold til det konventionelle VA meter, en højere nøjagtighed og måleområde (op til 1:100).

No results found

Termisk masseflowmåling

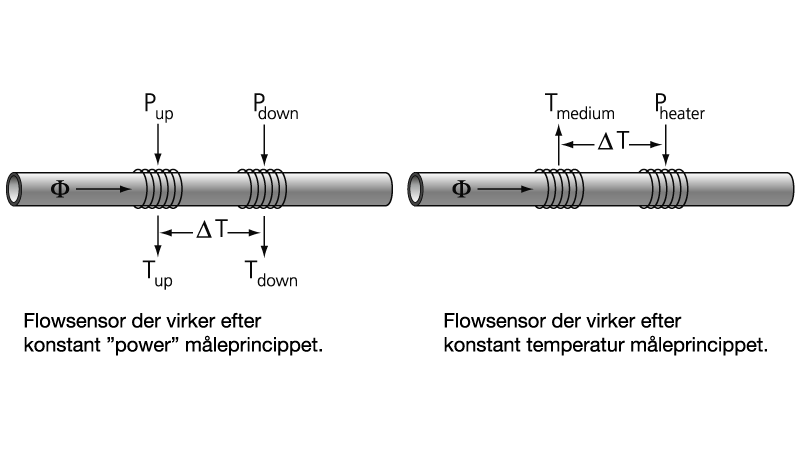

En termisk masseflowmåler bruger temperaturforskellen mellem to punkter samt rørets tværsnit til at måle masseflowet. Oftest foregår det ved at tage en lille delmængde af gassen eller væsken ud i et bypass inde i flowmåleren. Her varmes to punkter op med samme energi og temperaturen måles i de to punkter. Hvis der ikke er noget flow, vil der heller ikke være en forskel i temperaturen. Når der er et flow, vil første punkt blive kølet ned når det afgiver varmen til mediet, hvorimod det efterfølgende punkt vil have en højere temperatur på grund af den ekstra energi. Derved opstår der en temperaturforskel og denne forskel er ligefrem proportionel med flowet.

En lignende måde at måle flowet på er at have to målepunkter ved siden af hinanden. Det ene punkt måler temperaturen af mediet og det andet punkt hæver temperaturen med for eksempel 10 °C. Hvis der ikke er et flow, vil temperaturen være den samme, men når der er et flow, vil det kræve mere energi at opretholde opvarmningen og mængden af energi, der skal bruges på opvarmning, er ligefrem proportionel med flowet.

Bedst egnet til gasflowmåling.

Se vores termisk masseflowmålere

Fordele

  • Særligt velegnet til små gasflow
  • Direkte masseflow kan beregnes ved given temperatur og tryk

Ulemper

  • Kræver laminart flow
  • Kræver at du kender mediets densitet og termiske egenskaber
  • Kræver tør gas
  • Kræver rent medie

Termisk masseflow til gas og væske

Masseflowet kan beregnes ud fra densitet af stoffet, tværsnits arealet (flowområdet) i en given tid - Energien (tilførte varme) er direkte proportional med massen, der strømmer igennem i en given tid.

Termisk masseflow

Termiskenergi (varmeenergi eller temperatur) ligger lagret i atomers og molekylers uordnede bevægelser. Et stofs (gas eller væske) termiske energi er defineret som:

  • Eth=mCT

Eth i [kJ], hvor m = masse [kg] og C = middelværdien for termisk energikapacitet (Varmefylde) [kJ/Kg K] og T = absolut temperatur [K].
