Mekaniske flowmålere - væske

Kategorien "Mekaniske flowmålere" dækker over et bredt spektrum af flowmålere og måleprincipper. De kan dog generelt deles op i fortrængningsmålere (PD, Positive Displacement) og andre måleprincipper som f.eks. turbinehjulsmålere. Ved mekaniske flowmålere forstås en måler, hvor væsken får en del af måleren til at rotere, og man aftaster omdrejningerne som en værdi for flowet.

Læs mere mekaniske flowmålere

4RESULTATER NULSTIL
Insatech Flomec OM Mekanisk Flowmåler OM025 ANSI RT40 FOR WEB PPT 16 9

Mekaniske flowmålere

Flomec OM-serie mekaniske flowmålere (2.500 l / min)

OM serien er en mekanisk ovalhjuls volumenflowmåler, der udmærker sig ved at kunne måle på alle typer væsker fra lavviskose væsker som opløsningsmidler til meget højviskose væsker som olier, malinger, shampoo og tandpasta. Smørende medier er dog at foretrække.

Insatech Flomec RT14 Display Featured Image 16 9

Mekaniske flowmålere

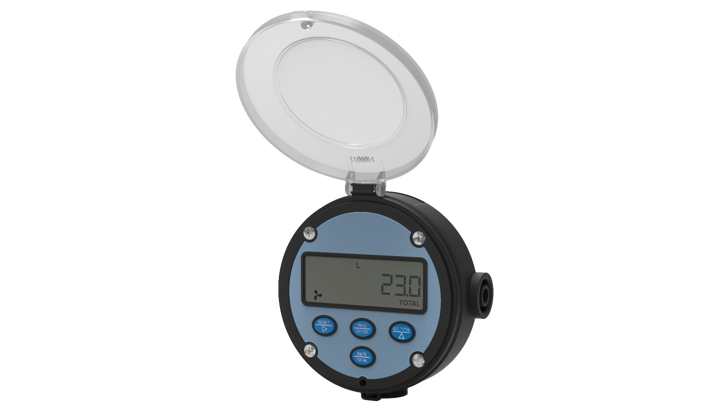

Flomec RT14 display

RT14 er et fuldt programmerbart og selvforsynet display, der er specielt designet til at beregne og vise flowhastigheder og totaler fra flowmålere med puls-, sinusbølge- eller frekvensoutput.

Insatech Flomec TP Serie Turbinehjulsflowmåler Product 0010 TP Meter 16 9

Mekaniske flowmålere

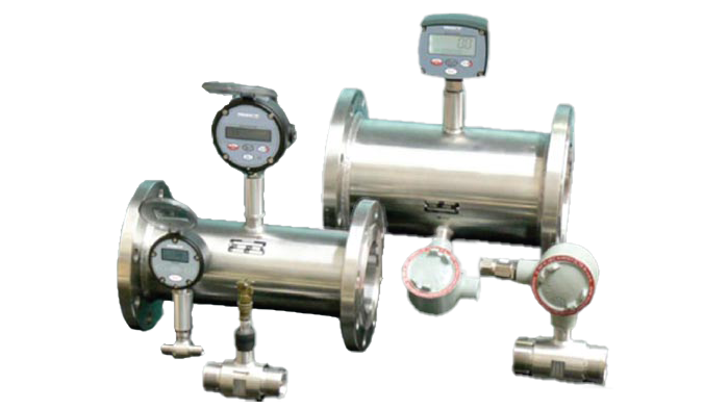

Flomec TP-serie turbinehjulsflowmåler (4.500 l / min)

TP-serien er en turbinehjulsflowmåler, der kan anvendes til at måle på væsker med lav viskositet fra 1,8...4500 liter / min og fås i en række størrelser fra 15...100 mm. De kan installeres vandret eller lodret, og de fås med ATEX- og IECEx- samt egensikker (IS)-certificeringer til eksplosionsfarlige områder.

169 Fluidcom

Mekaniske flowmålere

FluidCom

FluidCom fra Yokogawa er en fuldautomatisk chemical injection controller. Det er en kompakt løsning til injektion af blandt andet scale inhibitors, corrosion inhibitors, emulsion breakers og antifoam, der typisk benyttes i olie og gas industrien.

No results found

Mekanisk flowmåling

Mekaniske flowmålere kan dække over forskellige principper for eksempel fortrængningsmålere også kaldet Positive Displacement (PD) målere samt turbinehjulsmålere. Begge er dog volumenflowmålere.

Fortrængningsmåleren kommer i flere forskellige modeller, men fælles for dem alle er nogle roterende dele som ved hver omdrejning lader en konstant volumen passere. Denne mængde volumen vil altid være konstant, uanset forholdende i modsætning til for eksempel en turbinehjulsmåler.

Se vores mekaniske flowmålere

Ovalhjulsflowmåler

Ovalhjulsmåleren er én type fortrængningsmåler og i den sidder der ovale tandhjul, som drejer rundt når der er flow. Da volumen er konstant igennem måleren, kan du derfor bruge omdrejningerne til at måle flowet.

Egnet til smørende medier (væsker).

Fordele

  • God nøjagtighed
  • Kan anvendes til afregningsformål
  • Kan måle på højviskose medier
  • Samme volumen selvom temperatur, densitet og viskositet ændrer sig
  • Ændre ikke karakteristik (pulsfaktor)
  • Kan monteres uden hensyntagen til rørbøjninger
  • Stort måleområde

Ulemper

  • Stort tryktab
  • Mediet skal være smørende f.eks. olie, mayonnaise etc.
  • Kræver ofte filter foran måleren
  • Kan slides og ødelægges, hvis der er partikler i mediet
  • Kan være relativt dyre ift. turbinehjulsmålere

Turbinehjulsflowmåler (turbinemåler)

I turbinehjulsmåleren sidder der små turbineblade, som drejer rundt med flowet. På et af bladende sidder der en lille magnet, som bruges til at tælle omdrejningerne. Disse omdrejninger kan derefter omregnes til væskeflow.

Mest egnet til væsker / vand.

Fordele

  • Under de rigtige omstændigheder forholdsvis nøjagtige
  • Lavt tryktab
  • Kompakte da de ikke fylder mere end rørdiameteren
  • Kan bruges ved højt tryk

Ulemper

  • Kræver symmetrisk flowprofil
  • Kræver lige rørføring før og efter måleren
  • Følsomme over ændringer i viskositet og flowforstyrrelser
  • Skal kalibreres ofte, hvis nøjagtigheden skal bevares

Fortrængningsmålere (PD, Positive Displacement)

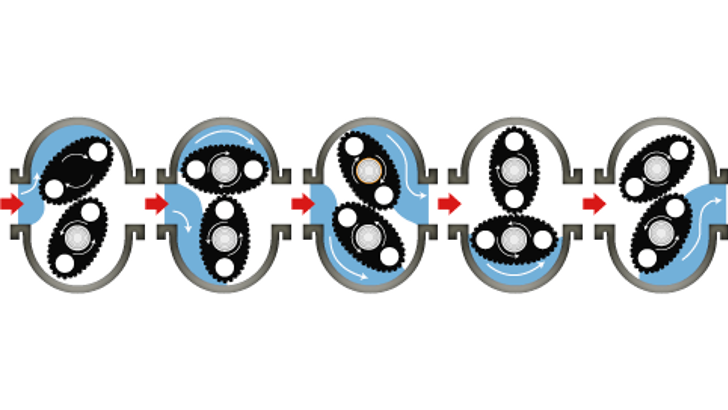

Ved en fortrængningsmåler forstås en måler, som altid leder en konstant volumen igennem sig. På billedet ses det, at væsken ledes ind i måleren, "fanges" af de ovale tandhjul og ledes efterfølgende ud af måleren. Det er altid den samme volumen, som tandhjulene leder igennem måleren, uanset om densitet og viskositet ændrer sig. Det er en meget stor fordel, at måleren ikke ændrer karakteristik (pulsfaktor) pga. for eksempel temperaturændringer. Denne type måler er som oftest afhængig af filtrering og kræver et smørende medie.

169 Tandhjul (1)
169 Turbinehjulsmåler

Turbinehjulsmålere

Ved denne type flowmåler roterer en turbine, og vha. en magnet i et af turbinebladende kan en aftaster tælle omdrejningerne. Denne måler er ikke, ligesom en fortrængningsmåler, uafhængig af viskositetsændringer, tvært imod. Pulsfaktoren ændrer sig med viskositeten, da turbinens egenskaber ændrer sig med væskens ændrede karakteristik.

Dette måleprincip vil også være afhængigt af en symmetrisk flowprofil, dvs. der stilles krav til lige rørføring før og efter måleren. Under de rette omstændigheder kan turbinehjulsmålere dog være meget nøjagtige og bruges som afregningsgodkendte målere af olieindustrien, blandt andet pga. det lave tryktab.
