Det kapacitive målesystem er et universalt og velkendt princip, og det anvendes i vid udstrækning i industrien.
Læs mere om Kapacitiv niveaumåling
7RESULTATERNULSTIL
Niveaumåler væske og faststof

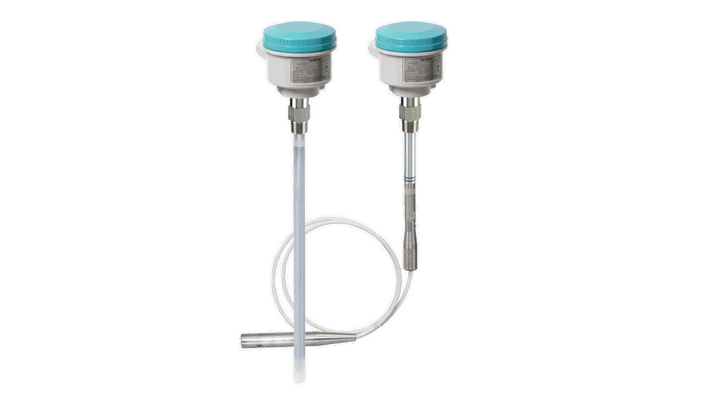

Siemens SITRANS LC300 kapacitiv niveaumåler
SITRANS LC300 er en kapacitiv kontinuerlig niveaumåler til væske, interface og faststof applikationer. Den er ideel til standard anvendelser i industrier som den kemiske, petrokemiske, fødevare, drikkevare, vand, spildevand, råmateriale og cement. Kan måle op til 25 m, 200 °C og 35 bar.
Niveaumåling væske og faststof
VEGACAL 62
Delvis isoleret (PTFE) kapacitiv probe til kontinuerlig måling af niveau. Anvendes til ikke-ledende medier (DK-værdi <5), som f.eks. olie, plastgranulat eller mælkepulver. Måleområde op til 6 meter.
Niveaumåling væske
VEGACAL 63
Kapacitiv fuldisoleret (PE el. PTFE) elektrode til måling i flydende medier. Benyttes til kontinuerlig niveaumåling eller høj/lav alarm. Måleområde op til 6 meter.
Niveaumåling væske
VEGACAL 64
Kapacitiv fuldisoleret (FEP) probe til måling i klæbende, vedhæftende væskeformige medier. Måleområde op til 4 meter.
Niveaumåling væske og faststof
VEGACAL 65
Kapacitiv delvist isoleret (PTFE) kabel-probe. Anvendes til ikke-ledende medier (DK-værdi < 5), som f.eks. olie, plastgranulat eller mælkepulver. Måleområde op til 32 meter.
Niveaumåling væske og faststof
VEGACAL 66
Kapacitiv fuldisoleret (PTFE) kabel-probe. Anvendes hovedsageligt til ledende medier (DK-værdi > 5), som f.eks. vand, ethanol eller fugtigt sand. måleområde op til 32 meter.
No results found
Kapacitiv niveaumåling:
Et stort sortiment af elektroder og ekstra tilbehør, samt forskellige typer forstærkere, gør det muligt at måle i alle former for væsker og faststoffer selv under ekstreme forhold. Princippet i en kapacitiv niveaumåling består i at registrere en kapacitets-ændring imellem målesonden og en ledende beholdervæg.
Man kan sammenligne det med en kondensator. En kondensator består, som bekendt af to metalplader med et isolerende materiale i mellem. Dette isolerende materiale kaldes et dielektrikum, og kan være et hvilket som helst ikke-ledende medie, f.eks. luft. Et stofs evne som isolator, eller dets evne til at lede elektriske kraftlinjer, angives ved dets dielektricitetskonstant (er).
Ved niveaumåling er arealet og afstanden konstante. Kapaciteten afhænger således kun af dielektricitetskonstanten, og hvis mediet ikke ændrer sig, vil opstillingens kapacitet alene være afhængig af hvor højt mediet står i beholderen.
Dielektricitetskonstant eksempler
Luft : 1, Olie, generelt : 2 - 4, Sand, tør : 3 - 4, Sand, fugtig : 15 - 20, Tjære : 4 - 5, Korn : 2,5 - 4,5, Dieselolie : 2,1, Mælkepulver : 1,8 - 2,2, Flyveaske : 2,5 - 3, Granulat : 1,5 - 2, Gips : 1,8 - 2,5, Brunkul, tør : 6, Acetone : 20 - 30, Latex : 24, Glycerin : 37, Ammoniak : 21, Vand : 81

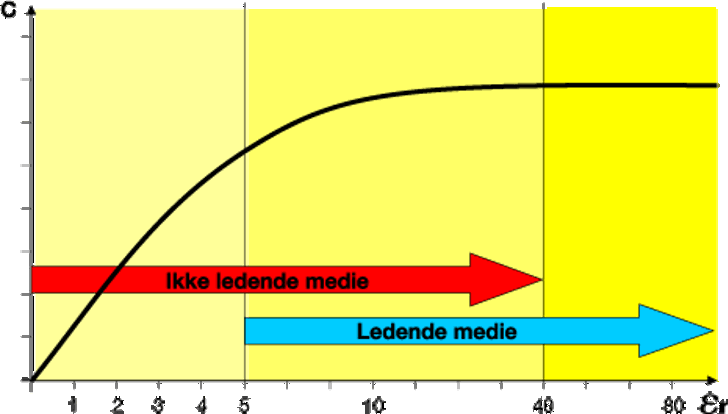

Valg af sonde
Sonderne opdeles i 2 typer: fuld-isoleret og del-isoleret. Medier med en dielektricitetskonstant over ca. 5, vil give en direkte kortslutning mellem sonde og beholdervæg, og så vil det ikke være mulig at måle noget. Løsningen er at vælge en fuld-isoleret sonde. Denne er forsynet med et elektrisk isolerende lag der sikrer at der ikke sker en kortslutning, men i øvrigt ikke forstyrrer målingen. Man kan sagtens anvende en isoleret sonde også i ikke-ledende medier. Det kunne f.eks. være ønskeligt hvis der er tale om et medie der ville angribe metallet på en uisoleret sonde.
Sonderne kan anvendes i temperaturområder op til 200°C med en temperatur-adapter. En speciel version kan fås op til 400°C. Referencerør anvendes f.eks. hvis man har en plastbeholder eller en liggende cylindrisk tank.
Indjustering
Det er næsten altid nødvendigt at kalibrere en kapacitiv sonde til den aktuelle opgave. Uanset om der er tale om en grænseindikering eller en kontinuerlig niveaumåling. Kalibreringen foretages i 2 punkter: tom tilstand samt dækket tilstand.
Klæbrige medier og medier med varierende fugtighedsgrad:
I tilfælde hvor mediet er tyktflydende eller klæbrigt, vil der med stor sandsynlighed opstå en opbygning af medie på tankvæggen, på sonden og mellem tank og sonde.

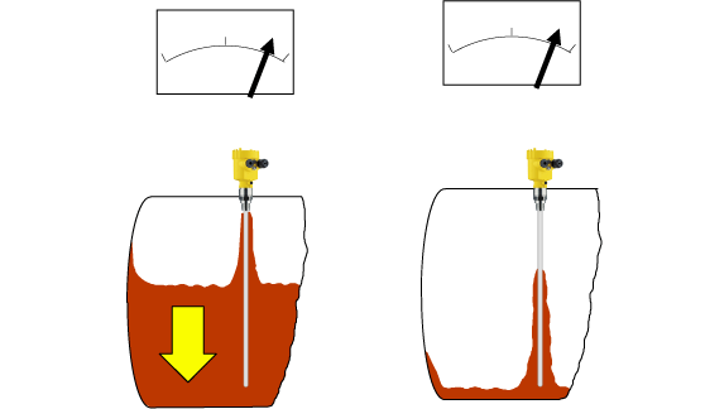

Typiske problemer med niveaumåling i ledende og klæbrige produkter hvis der ikke anvendes en speciel oscillator.
Normalt ville en sådan opbygning forstyrre målingen så meget, at sonden altid ville angive at tanken var fuld. VEGA har udviklet en speciel oscillator der løser problemet samtidig kan den håndtere variation i fugtighedsprocenten, så længe den totale fugtighedsprocent ikke overstiger 15%.
