Ved niveaumåling med guidede mikrobølger, ledes mikrobølgeimpulser ned langs et kabel eller en stav og reflekteres tilbage, når de rammer medieoverfladen. En guided radar, som vegaflex, bruges typisk til måling af niveau i væsker, i faststof såsom sten og kul eller til detektere faseadskillelse i væske (interface måling).
Læs mere om Guidede mikrobølger
8RESULTATERNULSTIL
Niveaumåling væske
Siemens SITRANS LG240 guidet radar
Radar med guidede mikrobølger for niveau- og interface måling i væsker med lav DK værdi. Er særdeles velegnet til niveaumålinger i bypass eller stand rør og i hygiejniske væske applikationer
Niveaumåling væske

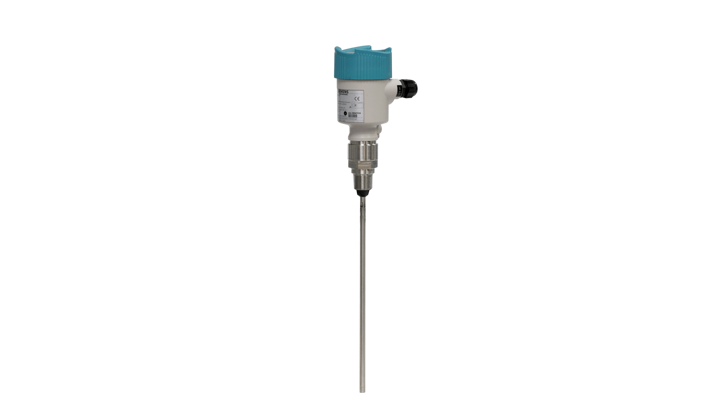

Siemens SITRANS LG250 guidet radar
radaren er særdeles velegnet til niveau og interfacemåling i den kemiske, petrokemiske, power og generelle industri. Det er en fleksibel løsningen, der blandt andet kan bruges til tanke, separation af medier og i ammoniak applikationer.
Niveaumåling faststof

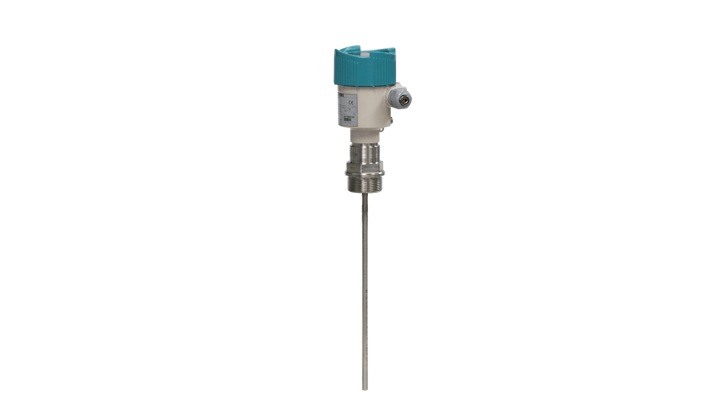

Siemens SITRANS LG260 guidet radar
radaren er særdeles velegnet til niveaumåling af faststoffer i cement, power, fødevare, mineral og mine industrien. Den kan anvendes til medier som korn, plastic, kul, flyveaske og cement. LG260 kan fås med stav eller kabel og kan måle op til 60 m, mellem -40...+200 °C og op til 40 bar.
Niveaumåling væske

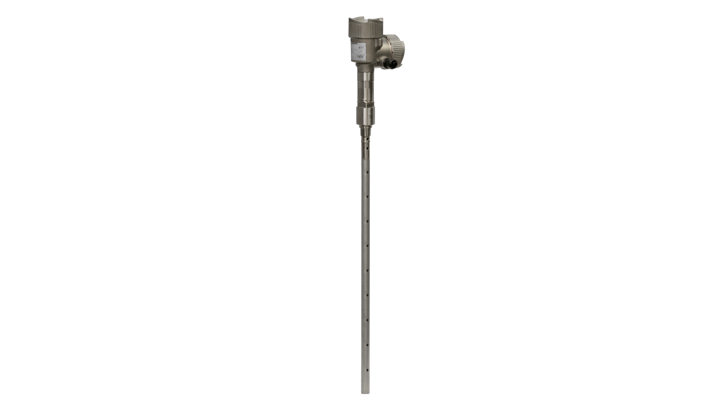

Siemens SITRANS LG270 guidet radar
radaren er særdeles velegnet til niveau- og interface måling af væsker under ekstreme forhold i den kemiske, petrokemiske, power og generel industri. Den kan bruges til aggressive medier i beholdere med omrører, dampe, høj temperatur, højt tryk og lav dielektrisk konstant. LG270 kan måle op til 60 m, mellem -196...+450 °C og op til 400 bar.
Niveaumåling væske

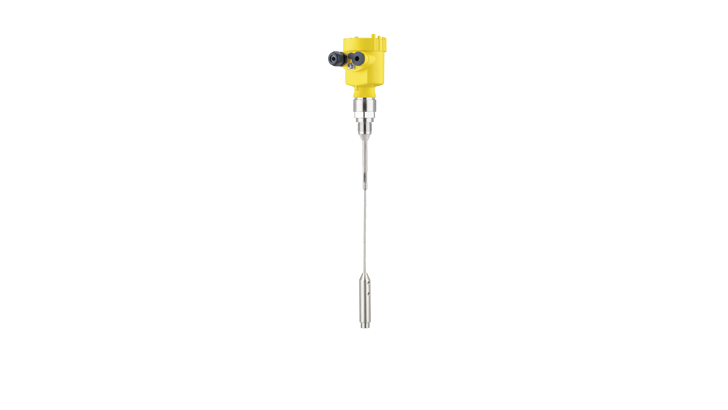

VEGAFLEX 81
Radar med guidede mikrobølger til niveau- og interface måling i væsker med lav DK værdi. Er særdeles velegnet til niveaumålinger i bypass eller stand rør og udfordrende indsatsbetingelser
Niveaumåling faststof

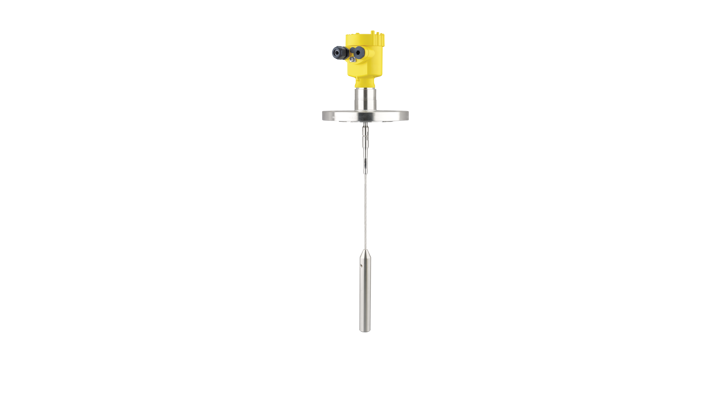

VEGAFLEX 82
Radar med guidede mikrobølger for niveau måling i både lette og tungere tørstoffer med lav DK værdi. Er særdeles velegnet til niveau målinger i f. eks. cement eller plast granulat siloer.
Niveaumåling væske

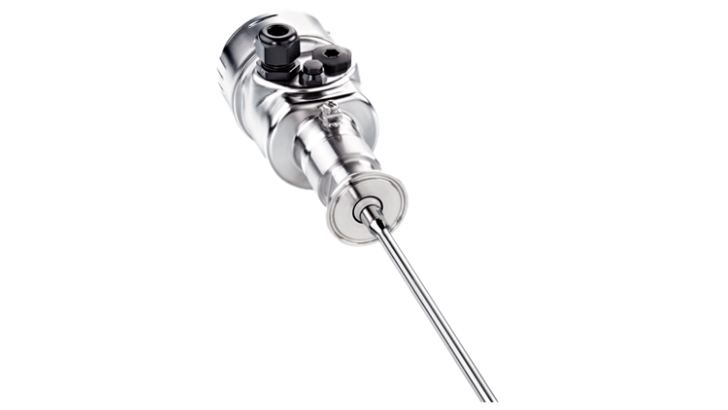

VEGAFLEX 83
Radar med guidede mikrobølger for niveau- og interface måling i væsker med lav DK værdi. Er særdeles velegnet til niveaumålinger i bypass eller stand rør og i hygiejniske væske applikationer
No results found

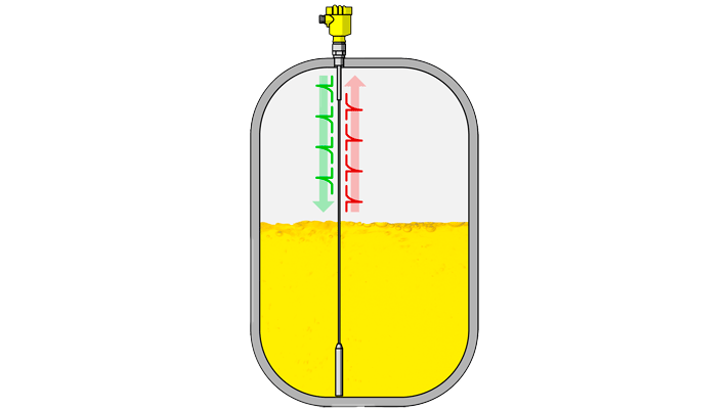

Måleprincippet
Teknologien bag guidede mikrobølger er meget ens med traditionelle radar niveaumålinger når man kigger setup og funktion. En mikrobølge impuls sendes imod en medieoverflade og reflekteres tilbage. Med guidede mikrobølger er der den store forskel, at mikrobølgeimpulsen fokuseres ned mod mediet langs en stav eller en stålwire. En mikrocomputer bruger tiden fra udsendelse af impuls til modtagelse af ekko til at beregne afstanden, som kan omregnes til niveauet.

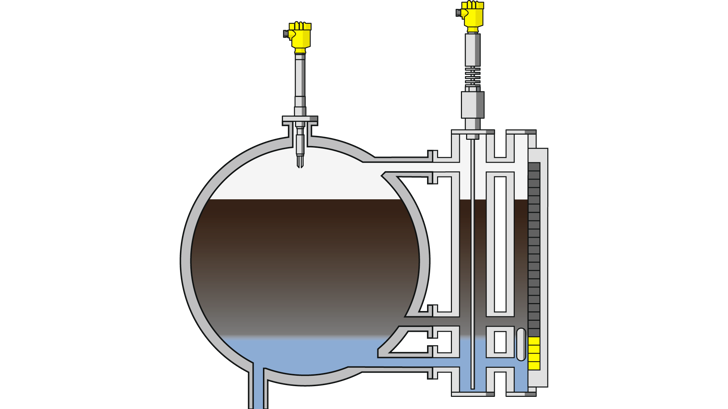

Både niveau og interfacemåling
Derfor er guidede mikrobølger særligt anvendelig til måling af skillefladen (interface) mellem to forskellige væsker.
Typisk anvendelse:
Til måling af olie og vand eller gas og vand som har forskellig vægtfylde og dermed en skilleflade. Når måleprincippet bruges til måling af interface, er det afgørende at det øverste medie ikke er ledende, så det første ekko der registreres, ikke er lige så kraftigt som det fra den nederste medie, da elektronikken ellers ikke kan kende forskel.
Fordelen ved guidede mikrobølger
- Målingen er uafhængig af vægtfylden – præcis måling selv under meget vanskelige forhold
- Særligt velegnet til applikationer med skumdannelse – den fokuserede mikrobølgeimpuls giver præcise målinger selv igennem skummet.
- Ideel til anvendelse til niveaumålinger i stand-rør
