Dette måleprincip bruges i vid udstrækning til at måle flow på væsker, gas og damp. Selve flowmåleren består af et primær element, f.eks. en måleblænde, venturi, dyse eller et midlende Pitotrør, samt en differenstryktransmitter, som måler en forskel i tryk hen over primærelementet. Denne trykforskel (differenstryk) er et udtryk for flowet.
7RESULTATER
NULSTIL
Differenstrykbaseret flowmåling
Systec Controls deltaflow midlende pitotrør til flowmåling
Deltaflow er et midlende pitotrør til flowmåling og er en omkostnings- og energieffektiv flowmåler til gasser, væsker og damp. Til rør fra 1...2500 mm.
Differenstrykbaseret flowmåling
Systec Controls DeltaflowC masseflowmåler (gas)
DeltaflowC er en differenstrykbaseret masseflowmåler, der er designet til at måle gasflow i rør og kanaler. DeltaflowC inkluderer en differenstryk-, tryk- og temperatursensor samt en mikrocontroller til at beregne masseflowet (standardvolumen-flow) af gasser i rør.
Systec Controls renblæsningsenhed til deltawave
LSP1 er en renblæsningsenhed, der tilsluttes deltawave pitotrøret og tilhørende dp-transmitter og kan rense pitotrøret for støv, snavs og kondens.
Differenstrykbaseret flowmåling
Yokogawa EJX910A differenstryk
Yokogawa multivariabel differenstryktransmitter med indbygget flowcomputer. Måleområde fra 1 mbar op til 5 bar og statisk tryk op til 250 bar.
Differenstrykbaseret flowmåling
Yokogawa EJX930A differenstryk
Yokogawa multivariabel differenstryktransmitter til højt statisk tryk med indbygget flowcomputer. Måleområde fra 10 mbar op til 5 bar og statisk tryk op til 320 bar.
Differenstrykbaseret flowmåling
Yokogawa EJX115A differenstryk
Yokogawa differenstryktransmitter med indbygget måleblænde. Til flowmåling af lavt væske- eller gasflow. Måleområde fra 10 mbar op til 2 bar. 0,04 % nøjagtighed på kvadratrodsudgang, og 0,1 % stabilitet per 15 år.
No results found
Differenstrykbaseret flow måling
Der findes forskellige metoder til at udføre en differenstrykbaseret flow måling for eksempel flowmåling med midlende Pitotrør, måleblænder og Venturi. Samlet for dem alle er at der sker en ændring i trykket, det kan være en måleblænde, der indsnævrer tværsnittet af røret, hvorved flow hastigheden stiger igennem blænden, men trykket falder på den anden side. Denne ændring i trykket, altså differenstrykket, kan derefter bruges til at udregne flowhastigheden og volumenflowet.
Flowmåler egnet til luft, væsker, røggas, biogas, gas og damp.
Fordele
- Pitotrør økonomisk ved store diametre
- Nem montage
Ulemper
- Virker kun ved turbulent flow
Grundlæggende princip
Det grundlæggende princip for at anvende differenstrykmålere til flowmåling, er kontinuitetsligningen og Bernoullig's ligning. Samtlige målere, der kan anvendes til denne type flowmåling er afhængige af det faktum, at når en væske strømmer igennem en indsnævring, så stiger væskehastigheden. Dette betyder, at bevægelsesenergien stiger, og som konsekvens heraf falder det statiske tryk, idet energien er kontakt.
Kontinuitetsligningen
Det medie, som passerer igennem et vilkårligt tværsnit (A1) vil også passere igennem det mindre tværsnit (A2), hastigheden vil blot ændre sig. Det volumetriske flow (Q) bestemmes ud fra arealet (A) og mediets hastighed (v).
Kontinuitetsligningen defineres som:
Q = A1 x v1 = A2 x v2
Bernoulli´s ligning
Bernoulli´s ligning er et matematisk udtryk for følgende: summen af statisk trykhøjde, hastighedshøjde og geometrisk højde er konstant for strømmende væsker. Det kan også udtrykkes på en anden måde: summen af kinetiske energi og potentielle energi er konstant.
EPot + EKin = konstant
Differenstrykbaseret flow
Ved differenstrykbaseret flowmåling omsætter primærelementet potentiel energi (tryk) til kinetisk energi (hastighed). Dette gøres ved at indsnævre rørdiameteren så hastigheden stiger og trykket falder.
Udtrykt matematisk ser formlen således ud:
- Q = volumenflow
- K = konstant afhængig af primærelement
- dP = differenstryk
- p = mediets densitet
Konstanten K indeholder faktorer fra arealberegning, kalibreringsfaktorer for primærelement og udvidelseskoefficienter.
Midlende Pitotrør

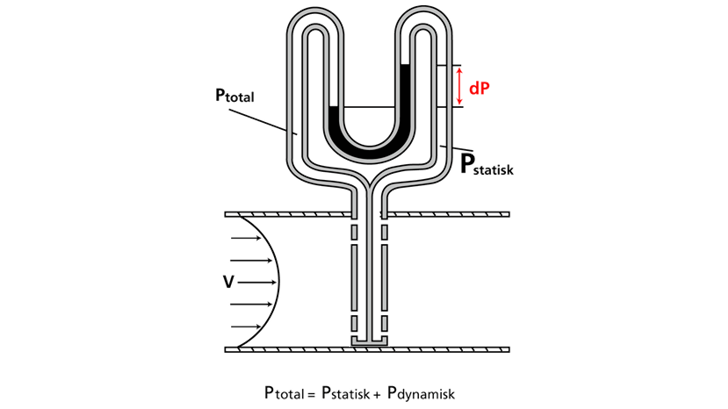

Pitotrøret startede som et simpelt bukket rør, som primært blev brugt i ventilationsbranchen. Sidenhen er det blevet udviklet til det midlende Pitotrør, som ikke kun måler i et enkelt punkt, men midler over hele diameteren. Det er en stor fordel og øger nøjagtigheden betydeligt. Det midlende Pitotrør er en indstikssonde, som på forsiden vil måle det totale tryk (statisk + dynamisk) i røret, imens det på bagsiden kun vil måle det statiske tryk. På den måde vil du ved at måle forskellen på de to kunne bestemme det dynamiske tryk, hvilket er ligefremt proportionalt med flowhastigheden, hvis det kvadratrodudrages.
Det midlende Pitotrør er særdeles velegnet til måling af damp og gas i større rør / kanaler.
De typiske opgaver er måling af
- Mættet og overhedet damp
- Primær luft
- Røggas + våd røggas
- Biogas
- Måling af alle gasser ved større rørdiametre

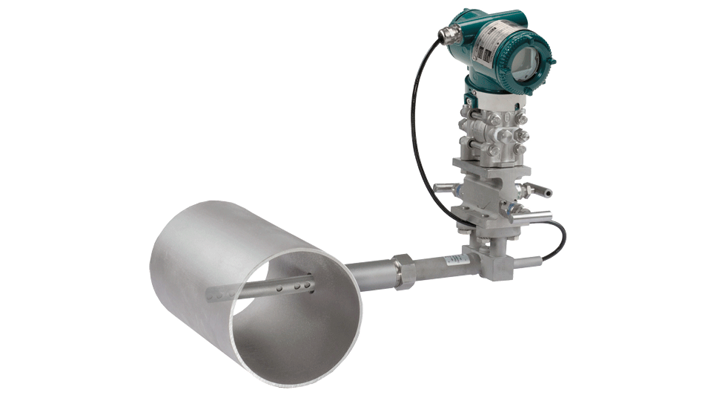

Her er det midlende Pitotrør monteret med en multivariabel differenstryktransmitter, som udover at måle differenstrykket også kan måle det statiske tryk samt temperatur. Vha. den indbyggede flowcomputer i dP-transmitteren kan denne derved kompensere for densitets ændringer fra tryk og temperaturvariationer.
En komplet løsning, som er meget nem at montere og vedligeholde og har en god nøjagtighed.
Måleblænder, dyser og Venturi

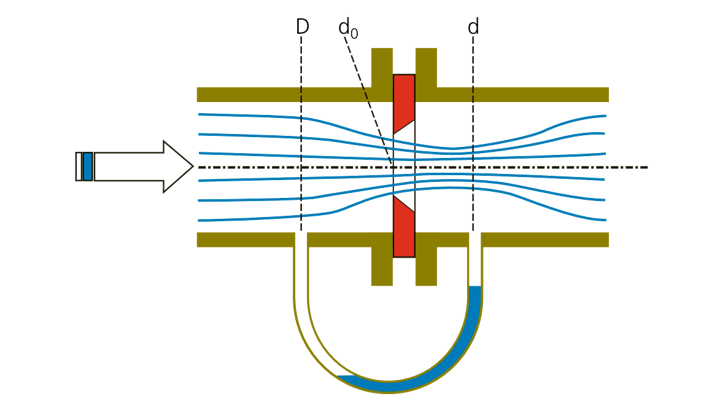

Kigger man på måleblænden er princippet det samme som ved dyser og venturirør. En indsnævring formindsker tværsnittet og hastigheden stiger, hvilket bevirker at trykket falder og der genereres derved et differenstryk hen over blænden. Som det kan ses af formlen skal kvadratroden uddrages af dP trykket, derefter fås et signal/output som er ligefrem proportionalt med flowhastigheden.
Typisk eksempel på en måleblænde monteret imellem to flanger. Selve blænden er blot en tynd skive, der fastspændes imellem flangerne. Trykudtagene sidder i selve flangen.
Klassisk eksempel på et venturirør, som også indsnævre rørets tværsnit, men over større længde, hvorved tryktabet reduceres betydeligt. På en venturi har man oftest flere trykudtag som forbindes med impulsrør.
Udregn, hvad du potentielt kan spare ved at bruge et Deltaflow Pitotrør
Med Systec Controls enkle udregningsværktøj kan du hurtigt få en estimering af, hvor meget energi du kan spare ved at udskifte Orifice eller Venturi med et Deltaflow Pitotrør.
